En bloques y soldó con autógena completamente diseño modificado para requisitos particulares del cambiador de calor de la placa

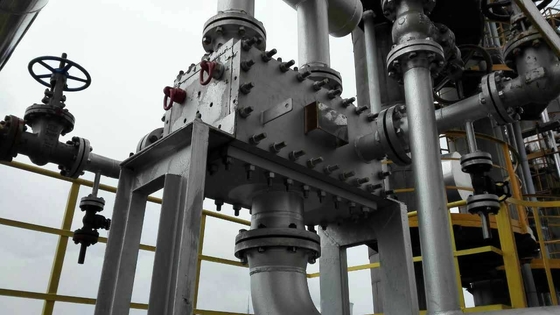

El cambiador de calor en bloques y Lleno-soldado con autógena de la placa es un nuevo producto en la familia compacta del cambiador de calor.

El paquete de la placa soldado con autógena completamente con las hojas de la placa se monta en un marco de 4 empernó los paneles laterales con una placa superior y una presión de mantenimiento del embase. Los paneles laterales se proporcionan las bocas con la entrada y el mercado flúidos.

Debido a la estructura perno-conectada, las placas se pueden desmontar fácilmente para la limpieza y el mantenimiento fáciles del paquete de la placa.

Las hojas de la placa se sueldan con autógena el uno al otro sin ninguna junta usada, así que puede ser aplicada para los usos de la temperatura alta y de la presión.

El perfil acanalado de la hoja de la placa causa la turbulencia pesada del líquido, así que el coeficiente de transferencia de calor es 2-4 veces del cambiador convencional del tubo y de calor de la cáscara. Bajo mismas condiciones de trabajo, el área requerida para la transferencia de calor es solamente 25-30% del cambiador convencional del tubo y de calor de la cáscara.

Principio/flujo del trabajo

Las hojas de metal finas se presionan para producir las placas acanaladas y entonces una pila de tales placas acanaladas se suelda con autógena otra y formar así el cambiador de calor en bloques y completamente soldado con autógena de la placa. Las hojas vecinas establecen los canales estrechos y tortuosos mientras tanto y permiten que el fluido operante atraviese. El líquido flúido y caliente frío atraviesa sus propios canales en orden. Los canales fríos y calientes son separados por la hoja naturalmente, donde ocurre el intercambio de calor.

Atribuible al principio de la estructura y de funcionamiento, este tipo de PHE es ofrecido por la estructura compacta, pequeña huella, alta eficacia de la transferencia de calor, operación flexible, uso amplio, pérdida de pocas calorías, instalación y limpieza fácil, etc.

Especificación

Ventaja

1. Alto coeficiente de transferencia de calor – bajo misma condición del límite de la caída de presión, el coeficiente de transferencia de calor es 2-4 veces del cambiador del tubo y de calor de la cáscara;
2. Respuesta tamaño pequeño y rápida de la estructura compacta – al control;
3. Ligero – coste reducido del metal precioso;
4. El laser soldó con autógena el paquete de la hoja de la placa – alta presión y resistencia térmica;
5. La turbulencia se puede causar incluso en caso de baja velocidad. El ensuciar bajo debido a la fuerza de corte grande en la superficie de la pared de la hoja.
6. El flujo múltiple puede fluir en direcciones opuestas – la eficacia del intercambio de calor puede ser aumentada grandemente y se alcanza la temperatura cercana del acercamiento;
7. Distribución uniforme del líquido – se aumenta la eficacia de la transferencia de calor y se disminuye la resistencia del flujo;
8. Los paneles laterales desmontables y costuras visibles de la soldadura en la base – limpieza y mantenimiento fáciles;
9. Experiencia rica de los productos seguros y confiables de la fabricación –;
10. Un montón de acción en componentes – plazo de ejecución reducido;
11. Alta eficacia de la gestión – bajo costo en productos.

Referencia
