Datos del producto:
Pago y Envío Términos:
|
| Material: | Acero de carbono, acero inoxidable | embalaje: | embalaje marinero |
|---|---|---|---|
| Servicio: | Diseñe, fuente con la supervisión en la instalación del sitio, encargando y entrenando | Aplicación: | Refinerías, industrias petroquímicas, etc. |
| Función: | Para producir el vapor sobrecalentado sin el consumo de combustible | Impacto del ambiente: | Emisión amistosa: Polvo bajo del NOx, del SOx y del catalizador |
| personalizados: | Disponible | ||
| Alta luz: | tipo precalentador de la placa de aire,precalentador del aire de combustión |
||
No tecnología baja del medio de calor del agua del precalentador de aire de placa del NOx de la corrosión
Tecnología del Agua-Calor-medio
Las funciones de la tecnología del agua-calor-medio principalmente para recuperar más lejos el calor en humo de la baja temperatura mientras que asegúrese de que no se haga ninguna corrosión en el equipo para maximizar el ahorro de la energía y minimizar el consumo de energía.
Trabaje el principio/el flujo
* el sistema del agua-calor-medio consiste en principalmente el cambiador de calor del humo, el cambiador de calor medio (el precalentador de aire, el precalentador del agua de alimentación o el otro precalentador medio), la bomba de circulación de la agua caliente, el sistema de la válvula de regulación y el etc. El cambiador de calor del humo está situado en el conducto del tubo en la cola del horno de la calefacción o la caldera y el cambiador de calor medio está situada en la trayectoria del flujo del medio que se calentará.
* el sistema del agua-calor-medio utiliza un agua desaireada presión media (2.5~5.0MPa) para mantener la presión de funcionamiento del sistema y para mejorar la temperatura de saturación del agua del medio de calor, que es útil mejorar el grado de la transferencia de calor y maximizar el proceso de recuperación del calor residual. Durante la operación normal, el sistema sí mismo del agua-calor-medio no consume ninguna agua desaireada.
* las funciones de la bomba de circulación de la agua caliente para superar la resistencia del flujo del sistema del agua-calor-medio y para transferir continuamente el calor absorbente por el agua del medio de calor en el cambiador de calor del humo al medio que se calentará. La válvula del regulador de puente es regular la temperatura de la entrada del agua del medio de calor en la entrada del cambiador de calor del humo y asegurarse de la está sobre la temperatura del punto de condensación del humo.
Corriente del medio de calor
Flujo de proceso de sistema del agua-calor-medio
Estructura y parámetro
| Servicio | Recuperación de calor residual |
| Equipo | tecnología del precalentador del agua-calor-medio de la No-corrosión |
| Especificación | Estructura modularizada integral |
| Componentes | Cambiador de calor del humo, cambiador de calor medio (el precalentador de aire, el precalentador del agua de alimentación o el otro precalentador medio), bomba de circulación de la agua caliente, válvula del regulador |
| Material | Shell: Q235B |
| Código de la fabricación | Seguridad de la caldera de vapor y regulación de la supervisión de la tecnología |
| Flujo del humo | Min.: 5000Nm3/h |
| Presión del humo de la entrada | -5.0-10.0Kpa |
| Temperatura del humo de la entrada | 200-500℃ |
| Presión del humo del mercado | -4.0-9.0Kpa |
| Temperatura del humo del mercado | 120℃-150℃ |
| Guarnición refractaria | Fieltro de aluminio de la fibra del silicato |
| Temperatura externa de la pared del equipo | ≤60℃ |
| Utilidad | fuente de alimentación bifásica: 10Kw |
| Puntos de medición principales | Temperatura del humo de la entrada |
| Alarma entrelazada tubería | temperatura del humo del nlet alta |
| Vida de servicio del equipo crítico | Vida de servicio de diseño: 8 años |
| Tiempo muerto de recambios | 3~4 meses |
| Período de garantía | 12 meses desde la operación normal o 18 meses desde entrega al sitio, cualquiera viene primero |
| Alcance del trabajo/del servicio | EPC |
| Respuesta a la solicitud de servicio | 24hs |
| Uso | Industrias químicas del refino de petróleo, de la sustancia química y de carbón |
Ventaja
(1) arreglo flexible y fácil
(2) adaptabilidad amplia a los diversos combustibles
(3) alojamiento del cambio de carga
(4) seguridad mejorada de la operación
(5) de uso común para los calentadores adyacentes múltiples
(6) extendido vida de servicio.

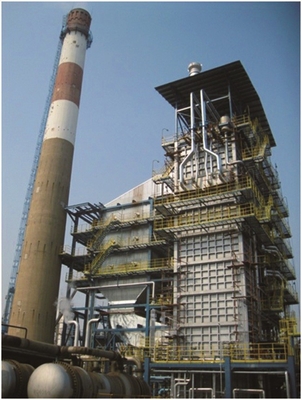

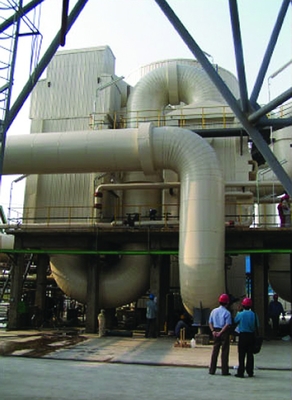

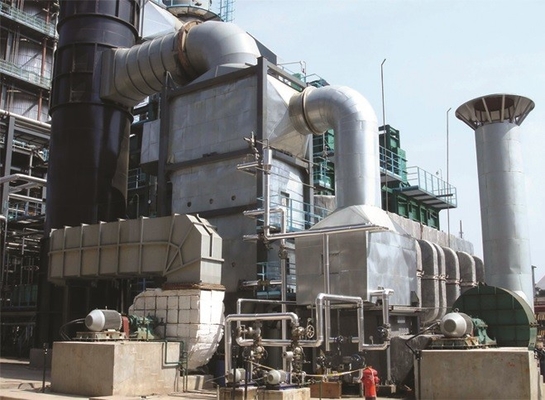

Uso típico
No. | Proyecto | Especificación | Usuario | Qty. |
|---|---|---|---|---|
1 | reconstrucción del sistema de la recuperación de calor residual del calentador de la hidrogenación de las hidrocarburos que se agrieta aromáticas 1# y 2# | Flujo del humo 1#: 11280kg/h | Compañía de Sinopec Shangai | 2 sistemas |
2 | recuperación de calor residual catalítica de la planta 1,200,000T/year | Q179/505-10/79.2-3.82/348 | Grupo del producto petroquímico de Shandong Dongming | 1 unidad |
3 | reconstrucción catalítica de la recuperación de calor residual del CO del aceite pesado 2,800,000T/year | BQ211/800-42/135-3.82/450 | Compañía de Sinopec Hainan | 2 unidades |
4 | caldera de calor residual catalítica de la planta 1,800,000T/year | BQC235/900-142-3.82/420 | Compañía de CNPC Fushun | 1 unidad |
5 | reconstrucción catalítica de la recuperación de calor residual de la planta 1,800,000T/year | Q310/540-230-3.82/380 | Co. Ltd. del refinamiento y de las sustancias químicas de Yulin del grupo de Yanchang | 2 unidades |
